Saygın bir emniyet valfi tedarikçisi olarak, farklı türdeki emniyet valflerinin işlevselliği hakkında sıklıkla sorularla karşılaşıyorum. Bunların arasında çift basınçlı emniyet valfi birçok endüstriyel sistemde büyüleyici ve önemli bir bileşendir. Bu blogda çift basınçlı emniyet valfinin nasıl çalıştığını, ilkelerini, uygulamalarını ve avantajlarını inceleyeceğim.
Çift Basınçlı Emniyet Valfinin Temellerini Anlamak
Çift basınç emniyet valfi, sistemleri iki farklı basınç seviyesindeki aşırı basınç durumlarından korumak için tasarlanmıştır. Geleneksel emniyet valfinin özelliklerini farklı basınç eşik değerlerine yanıt verme yeteneğiyle birleştiren ustaca bir cihazdır. Bu, özellikle birden fazla çalışma koşulunun olduğu veya farklı basınç seviyelerinin izlenmesi ve kontrol edilmesi gereken sistemlerde kullanışlıdır.
Çift basınçlı emniyet valfinin temel çalışma prensibi, akışkan basıncının uyguladığı kuvvet ile bir yay veya diğer mekanik araçların uyguladığı kuvvet arasındaki dengeye dayanır. Akışkan basıncı vananın ayarlanan basıncını aştığında vana açılarak fazla basıncı tahliye eder ve sistemin zarar görmesini önler. Çift basınçlı emniyet valfinde bu tür iki ayar basıncı vardır ve valf, çalışma koşullarına bağlı olarak bu seviyelerden birinde açılacak şekilde tasarlanmıştır.
Çift Basınçlı Emniyet Valfinin Bileşenleri
Çift basınçlı emniyet valfinin nasıl çalıştığını anlamak için temel bileşenlerini tanımamız önemlidir:
- Vana Gövdesi: Vananın tüm iç bileşenlerini barındıran dış kasasıdır. Vananın çalıştığı yüksek basınçlara ve zorlu ortamlara dayanabilmesi için genellikle paslanmaz çelik veya dökme demir gibi güçlü ve korozyona dayanıklı bir malzemeden yapılır.
- Disk ve Koltuk: Disk, vana kapatıldığında yuvaya sızdırmazlık sağlayan hareketli bir bileşendir. Basınç, ayarlanan basıncı aştığında, disk yuvasını kaldırarak sıvının valftan akmasına ve fazla basıncın serbest bırakılmasına izin verir.
- Yay Mekanizması: Yay, akışkan basıncına karşı kuvveti sağlayan kritik bir bileşendir. Çift basınçlı emniyet valfinde, iki farklı basınç seviyesini ayarlamak için genellikle iki yay veya ayarlanabilir mekanizmalı tek bir yay bulunur.
- Ayar Vidası: Bu vida yay üzerindeki ön yükü ayarlayarak vananın açılma basıncını ayarlamak için kullanılır. Operatör, ayar vidasını çevirerek vanayı istenen basınç seviyelerinde açılacak şekilde ince ayar yapabilir.
Çift Basınçlı Emniyet Valfinin Çalışma Süreci
Çift basınçlı emniyet valfinin adım adım çalışma sürecine daha yakından bakalım:
- Normal Çalışma Koşulları: Sistem basıncı her iki ayarlanan basınç seviyesinin altına düştüğünde vana kapalı kalır. Yay kuvveti, diskin yuvaya sıkı bir şekilde oturmasını sağlayarak herhangi bir sıvının valftan sızmasını önler.
- İlk Ayar Basıncına Ulaşmak: Sistem basıncı yükselip ilk ayarlanan basınç seviyesine ulaştığında akışkanın diske uyguladığı kuvvet yayın kuvvetine üstün gelir. Disk yuvasından kalkmaya başlar ve valf açılmaya başlar. Sıvı daha sonra valften akarak sistemdeki basıncı azaltır. Basınç ilk ayarlanan basıncın altına düştüğünde, yay kuvveti diski tekrar yatağın üzerine iterek valfi kapatır.
- İkinci Set Basıncına Ulaşmak: Sistem basıncı artmaya devam ederse ve ayarlanan ikinci basınç seviyesine ulaşırsa, vana bu sefer daha büyük bir açıklıkla tekrar açılarak daha fazla miktarda sıvı tahliye eder. Bu, sistem basıncının hızlı bir şekilde kontrol altına alınmasını ve ekipmanın hasardan korunmasını sağlamak içindir. İlk ayar basıncına benzer şekilde, basınç ikinci ayar basıncının altına düştüğünde vana kapanır.
Çift Basınçlı Emniyet Valflerinin Uygulamaları
Çift basınçlı emniyet valfleri aşağıdakiler de dahil olmak üzere çok çeşitli endüstrilerde uygulama alanı bulur:
- Petrol ve Gaz Endüstrisi: Petrol ve gaz üretiminde boru hatlarını, depolama tanklarını ve işleme ekipmanlarını aşırı basınç durumlarından korumak için çift basınç emniyet valfleri kullanılır. Üretim prosesinin aşamasına göre farklı basınç seviyelerinde açılacak şekilde ayarlanabilmekte ve tüm sistemin güvenliği sağlanmaktadır.
- Güç Üretimi: Enerji santrallerinde buhar kazanlarında, türbinlerde ve diğer yüksek basınç elemanlarında kullanılır. Basıncın güvenli sınırlar içinde tutulmasına yardımcı olarak patlamaları ve diğer yıkıcı arızaları önlerler.
- Kimya Endüstrisi: Kimyasal işleme tesisleri genellikle yüksek basınçlı ve aşındırıcı sıvılarla çalışır. Ekipmanı ve personeli aşırı basınç ve kimyasal sızıntılardan kaynaklanan risklerden korumak için çift basınçlı emniyet valfleri kullanılır.
Çift Basınçlı Emniyet Valflerinin Avantajları
Endüstriyel sistemlerde çift basınçlı emniyet valflerinin kullanılmasının çeşitli avantajları vardır:
- Gelişmiş Güvenlik: Çift basınç emniyet valfleri, iki seviyeli koruma sağlayarak aşırı basınç durumlarına karşı ekstra bir güvenlik katmanı sunar. Bu, ekipmanın hasar görmesi, arıza süresi ve olası güvenlik tehlikeleri riskini azaltır.
- Esneklik: Bu vanalar farklı çalışma koşullarına ve basınç gereksinimlerine uyacak şekilde ayarlanabilir. Bu, onları geniş bir uygulama yelpazesine uygun hale getirir ve sistem tasarımında daha fazla esneklik sağlar.
- Maliyet - Verimlilik: Çoğu durumda, çift basınç emniyet valfi kullanmak, birden fazla tek basınç emniyet valfi takmaktan daha uygun maliyetli olabilir. Gereken vana sayısının yanı sıra ilgili kurulum ve bakım maliyetlerini de azaltır.
İlgili Ürünler

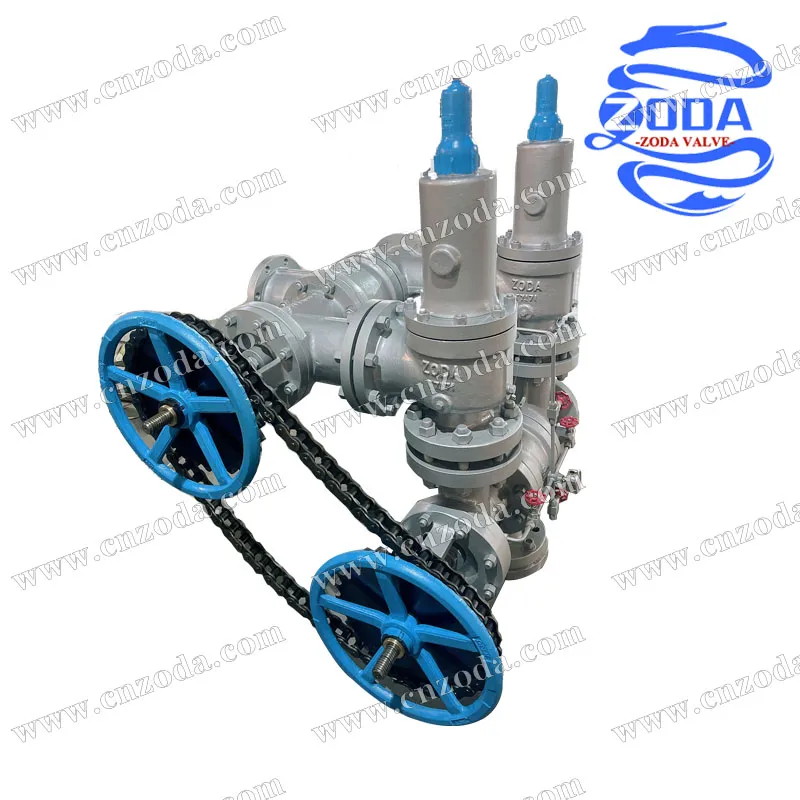

Bir emniyet valfi tedarikçisi olarak, çift basınçlı emniyet valfini tamamlayan çeşitli ilgili ürünler sunuyoruz. Örneğin, bizimHızlı Geçiş Emniyet(tahliye)valfiHızlı basınç tahliyesinin gerekli olduğu uygulamalar için tasarlanmıştır. Farklı basınç kaynakları arasında hızlı ve verimli geçişe olanak tanıyan benzersiz bir tasarıma sahiptir.

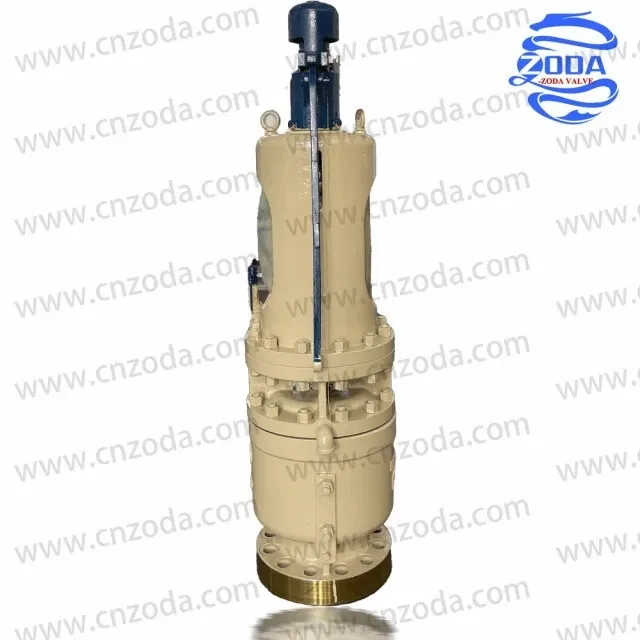

BizimYüksek Buhar Düşük Su Buharı Emniyet ValfiBuhar sistemleri için özel olarak tasarlanmıştır. Aşırı basınç ve düşük su koşullarına karşı güvenilir koruma sağlayarak buhar kazanlarının ve diğer buharla çalışan ekipmanların güvenli çalışmasını sağlar.
Portföyümüzdeki bir diğer ürün iseİkiz Yaylı Tip Emniyet Ventili. Bu valf, çift basınçlı emniyet valfine benzer şekilde iki farklı basınç ayarı sağlamak için çift yaylı bir mekanizma kullanır. Yüksek basınçlı uygulamalarda gelişmiş performans ve güvenilirlik sunar.
Tedarik için iletişime geçin
Çift basınçlı emniyet valfleri veya diğer emniyet valfi ürünlerimizden herhangi biri hakkında daha fazla bilgi edinmek istiyorsanız, satın alma görüşmeleri için bizimle iletişime geçmenizi öneririz. Uzman ekibimiz, özel uygulamanız için doğru vanayı seçmenize ve size ayrıntılı teknik bilgi ve fiyatlandırma sunmanıza yardımcı olmaya hazırdır.
Referanslar
- John P. Kenny'nin "Emniyet Valfi El Kitabı"
- Robert A. Smith'in "Endüstriyel Vanalar: Seçimi, Spesifikasyonu ve Kurulumu"
- Emniyet valfi tasarımı ve işletimiyle ilgili çeşitli endüstri standartları ve yönergeleri.
